电子秤连接电脑读取S7-200控制Zebra ZM400用手持扫描设备出入库系统

仓库管理 lz98ds2 2615℃ 0评论 百度已收录
目录
[隐藏]

系统流程

系统通过实时连接电子秤抓取实时重量,同时实时读取上端PLC(西门子S7-200)发送的上位机信号,判断是哪台设备传送产品到电子秤上准备称重,根据系统所设备的每台设备产品信息,控制Zebra ZM400输出相应带条码以及实时重量的生产产品称重标签;

利用手持设备系统进行,生产扫描条码入库,以便当日按产品名称/操作员/机台进行产量统计;仓库扫描条码入库,确认当日入库产品数量与生产入库核对;仓库扫描条码出库,系统自动生产相应的出库明细与汇总报表;系统自动进行仓库产品的出入库操作;

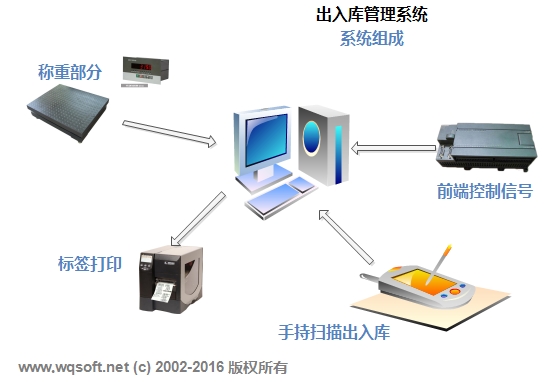

系统组成结构

系统组成结构

[v_blue]系统所有出入库均通过手持设备扫描产品标签条码进行,手持扫描设备通过Wifi与系统网络数据库SQL2000连接,多用户登录、多种用户权限;可在系统设置;系统自动刷新实时出入库数据;[/v_blue]

软件功能

PC客户端

  1. 软件可设置读写PLC寄存器地址;PLC可通过写寄存器地址状态,让软件获取前端称重产品信息;以便打印出相应的称重标签以及让称重数据归类;
  2. 通过PZL指令控制Zebra ZM400打印机输出打印标签;同时标签文件可进行编辑以适应多种抬头标签与多种规格的标签格式;达到灵活标签控制与输出;更多PZL指令控制Zebra ZM400打印机输出请参阅>>>
  3. 最多可预调PLC前端6台机器生产信息;通过读取PLC寄存器地址来判断当前称重物品来自哪台设备生产;
  4. 实时读取称重物品重量,减少人为记录时所产生的误操作;同时减少人工抄写标签的工作时间;
  5. 可手动设置包装材料扣重;针对对产品重量要求比较严格的客户来设置;
  6. 可按日期范围进行生产数据/入库数据/出库数据/库存数据明细查询;
  7. 可按操作员/客户代码/规格进行数据汇总查询;可实时统计客户产品生产状况与出入库情况;
  8. 出入库系统采用SQL2000网络数据库,可自由增加数据查询端,办公室可实时查询生产情况/出入库情况/库存情况;仓库可实时询生产情况/出入库情况/各种产品的库存情况;
  9. 未进行生产入库扫找且未进行仓库入库扫描以及未进行出库扫描的生产数据可删除后重新次过磅并打印相关称重标签;
  10. 软件显示数据项目可后台设置,可根据你的具体情况选择需要显示数据项目;

手持设备端

  1. 直接与PC服务器SQL2000数据库连接;
  2. 多用户登陆功能;具体权限可分为:管理、仓库、生产;管理可进行多种扫描操作;仓库可进行仓库入库扫描、仓库出库扫描操作;生产只能进行生产入库扫描操作;
  3. 手设备采用WicCE6.0系统:通过Wifi连接网络,操作距离不受场地限制,只要有Wift的地方可以进行扫描操作;Wice6.0系统启动快速,大概3秒即可重新启动,快速连接网络;WinCE系统内不写入数据,不能对数据库造成任何影响;
  4. 产品信息实时浏览:通过扫描产品条码后,系统自动读取当前条码的相应产品信息反馈到手持设备上,可实时与产品信息对比;以防止出入库的时候扫描出错;
  5. 手持设备自带高性能锂电池,充一次电可用4个小时以上,可实现连续出入库扫描操作,不受有线限制;

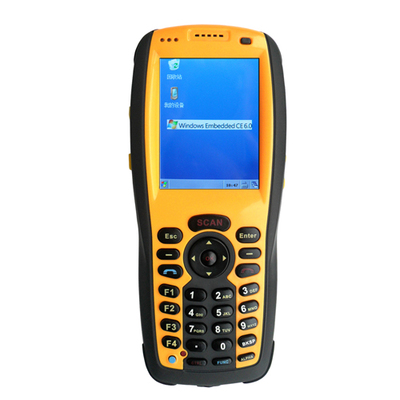

WinCE6手持设备

WinCE6手持设备

软件界面

PC客户端

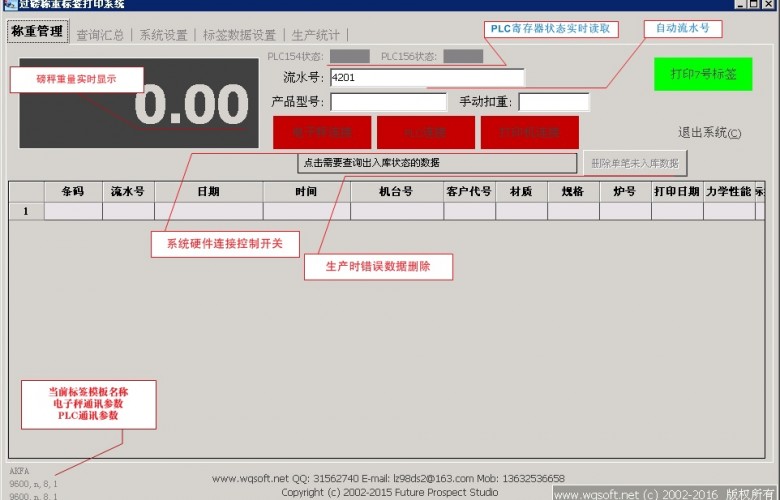

出入库管理系统PC主界面

出入库管理系统PC主界面

  •  称重管理:当PLC下达可以称重指令后,系统自动打印当前称重重量标签;并以倒序实时显示今日称重明细(后台可设置显示全部数据/今日数据);如果发现有错误数据,可实时删除再进行过磅即可(前提是:必须未进行生产入库扫描/仓库入库扫描/仓库出库扫描三或之一)
  • 查询汇总:可按日期段进行生产数据/入库数据/出库数据/库存数据的明细查询;并且可结合操作员/客户代员/规格进行数据筛选;同时,系统有自动刷新功能:可以出库时进行自动刷新,可实时进行数据统计与汇总;数据可导出Excel文件与实时打印结果;
  • 系统设置:可设置PLC通讯端口,并可以实时测试与PLC通讯状态;可实时看到是否已经读取PLC寄存器数据;测试映射的打印机是否可以打印;
  • 标签数据设置:可设置①-⑥机台生产产品信息,并且可选择是否启用当前设置;同时可以设置标签格式:指定标签PZL文本文件位置;指定数据替换设置;更多PZL命令文件设置与调用请参阅>>>

手持设备端

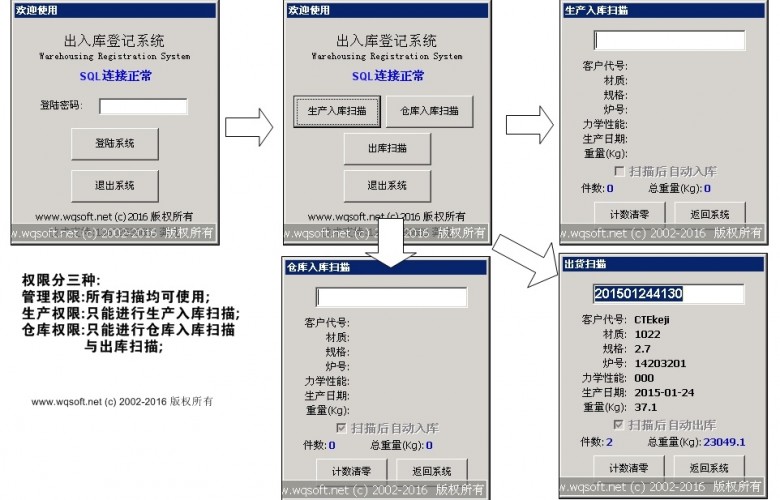

手持设备运行流程图

手持设备运行流程图
