电子秤通过电脑超级终端连接电脑教程

编程开发 lz98ds2 28294℃ 0评论 百度已收录
目录
[隐藏]

导航

  • 电子秤如何连接电脑;
  • Windows下超级终端使用方法及步骤;
  • 超级终端使用方法与步骤;
  • 电脑读取电子秤数据;
  • 电脑同步显示电子秤称重数据;

计算机的WINDOWS操作系统都有一个叫超级终端的软件,一般安装在附件–通讯里面,如果找不到也许是没有按装,可以用按装盘添加,也可以使用其他的串口调试程序,下面解释超级终端的用法;

超级终端所在系统位置

Windows XP(Windows 7) 系统: 开始-程序-附件-通讯-超级终端

Windows XP 下只要不是Ghost得很彻底的系统,超级终端一般都默认存在上面的路径内;如果没有那就是说明被”阉割”了.-_-|||

Windows 7 & 8 下没有超级终端了,不过要有Windows XP下的超级终端一样可以用噢;

PS:后面有Windows XP下的超级终端绿色安装包噢,解压缩就可以用了.

使用方法

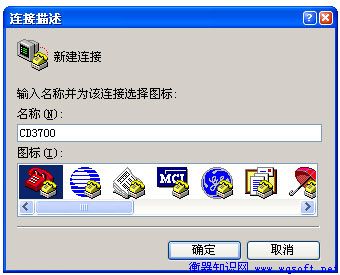

1.打开超级终端运行“开始”->“程序”->“附件”->“通讯”-> “超级终端”。

超级终端1

超级终端1

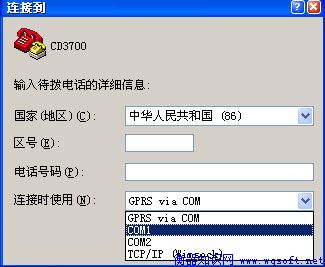

2.选择通讯端口

超级终端选择端口

超级终端选择端口

PS:串口说明:需硬件支持噢.就是主机上需要有9针公的那种串口噢.现在很多主板没有这种串口,建议加装额外的STAT或PCI的串口卡;

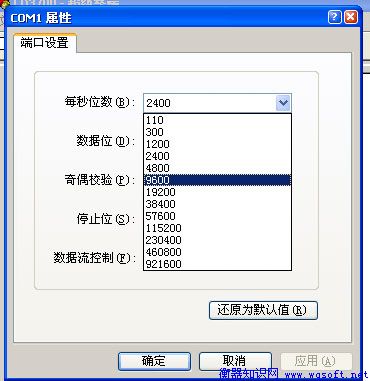

3.通讯参数设置

参数选择

参数选择

PS:一般选择每秒位数(波特率),奇偶校验(N,无校验/E,偶校验/O,奇校验),数据位(5,6,7,8),停止位(1,1.5,2) 这四个参数有用.其它设备使用串口也只用到这四个参数;例如:9600,n,8,1  就是波特率:9600,奇偶校验:无校验,数据位:8位,停止位:1位

至此,设置就完成了.用专用的电子秤与电脑连接数据线,连接上电脑与电子秤就可以开始测试了;如何制作专用电子秤连接电脑专用数据线,请查阅;

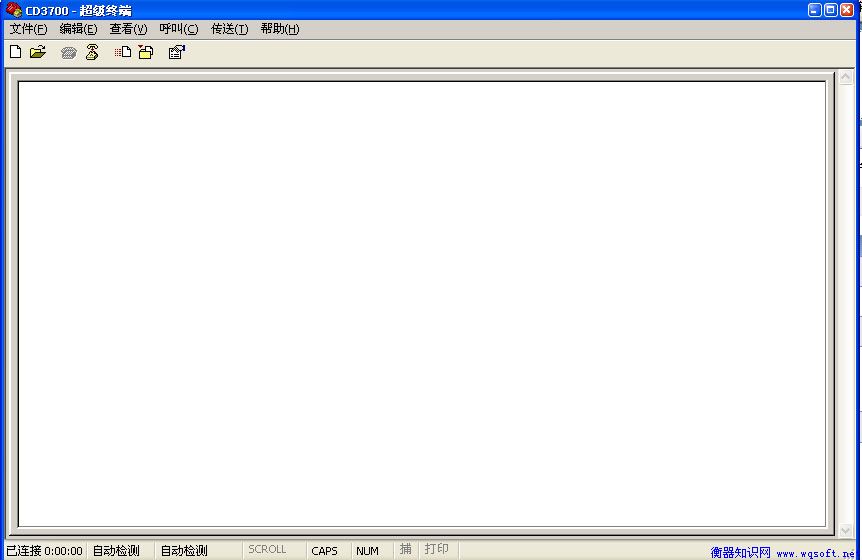

下面就是设置好参数但是没有连接的超级终端图:

超级终端

超级终端

接收数据

按工具条上“呼叫”按钮连接所调试设备

连接设备

连接设备

如果电子秤设置正确(电子秤有很多连接设置,需详细参阅电子秤说明书)/数据线连接正确/电脑的串口没问题的话,则会返回相应的ASCII字符

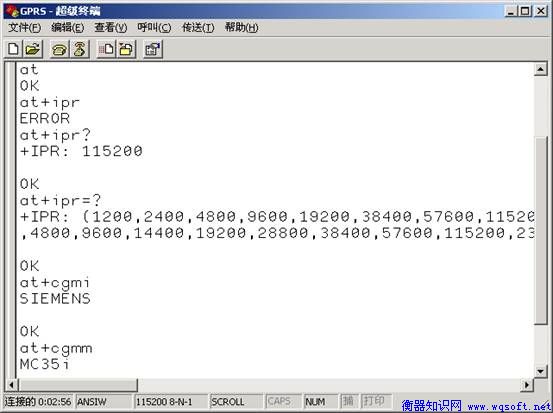

超级终端接收到数据

超级终端接收到数据

如果连接不正确,将无法显示ASCII数据.请检查通讯参数是否跟仪表设置的相同.
或是检查仪表是否是连接输出还是其它方式输出.

如果还是接收不到数据请相应检查三个地方:
一.仪表设置:包括通讯参数.数据输出试;
二.数据线是否正确;
三.电脑端口是否可以使用;

如果以上三个方面都检查无误,应该99%能接收到数据了.

Windows XP 超级终端下载

转载请注明:未来前景_衡器知识网 » 电子秤通过电脑超级终端连接电脑教程
